Cadrage vertical sur trépied : les limites de l'encoche à 90° et ce qu'apporte une équerre en L

Cet article contient des liens d'affiliation Amazon. Si tu passes commande via ces liens, Conseils Photos touche une petite commission sans surcoût pour toi — c'est ce qui fait tourner la boutique. On ne recommande jamais un produit qu'on ne recommanderait pas sans affiliation.

Il y a un geste que presque tout le monde fait sur trépied, et presque personne ne mesure ce qu'il coûte. Vous avez passé dix minutes à caler votre cadrage paysage au millimètre. Le niveau est bon, l'horizon est droit, le premier plan tombe pile où il faut. Puis vous vous dites : « tiens, ça marcherait aussi en vertical ». Vous desserrez la molette, vous couchez la rotule dans son encoche à 90 degrés. Et là, la composition que vous aviez construite est à refaire.

Soyons clairs d'emblée, parce que le sujet traîne beaucoup d'exagérations : une rotule correctement dimensionnée pour votre matériel et correctement serrée est conçue pour verrouiller dans son encoche portrait. Basculer la rotule ne condamne pas vos poses longues au flou. Ce que l'équerre en L améliore, c'est le maintien du cadrage, le centrage de la masse et la marge de stabilité. C'est déjà beaucoup, et c'est suffisant pour justifier l'accessoire — nul besoin d'en faire une question de vie ou de mort.

Le sujet revient sur le devant de la scène parce que Peak Design a lancé sur Kickstarter son Field Bracket, une équerre modulaire à 125 dollars en précommande, livraison annoncée pour février 2027. Pendant ce temps, l'équerre dédiée SmallRig pour les Nikon Z5, Z6, Z6 II, Z7 et Z7 II se trouve autour de 45 euros.

Ce tutoriel explique ce qui se joue mécaniquement quand on bascule un boîtier à la verticale, comment une équerre en L résout le problème, et pourquoi le mot « Arca-Swiss » sur une fiche produit ne garantit à peu près rien.

Voir le prix actuel de l'équerre SmallRig pour Nikon Z sur Amazon

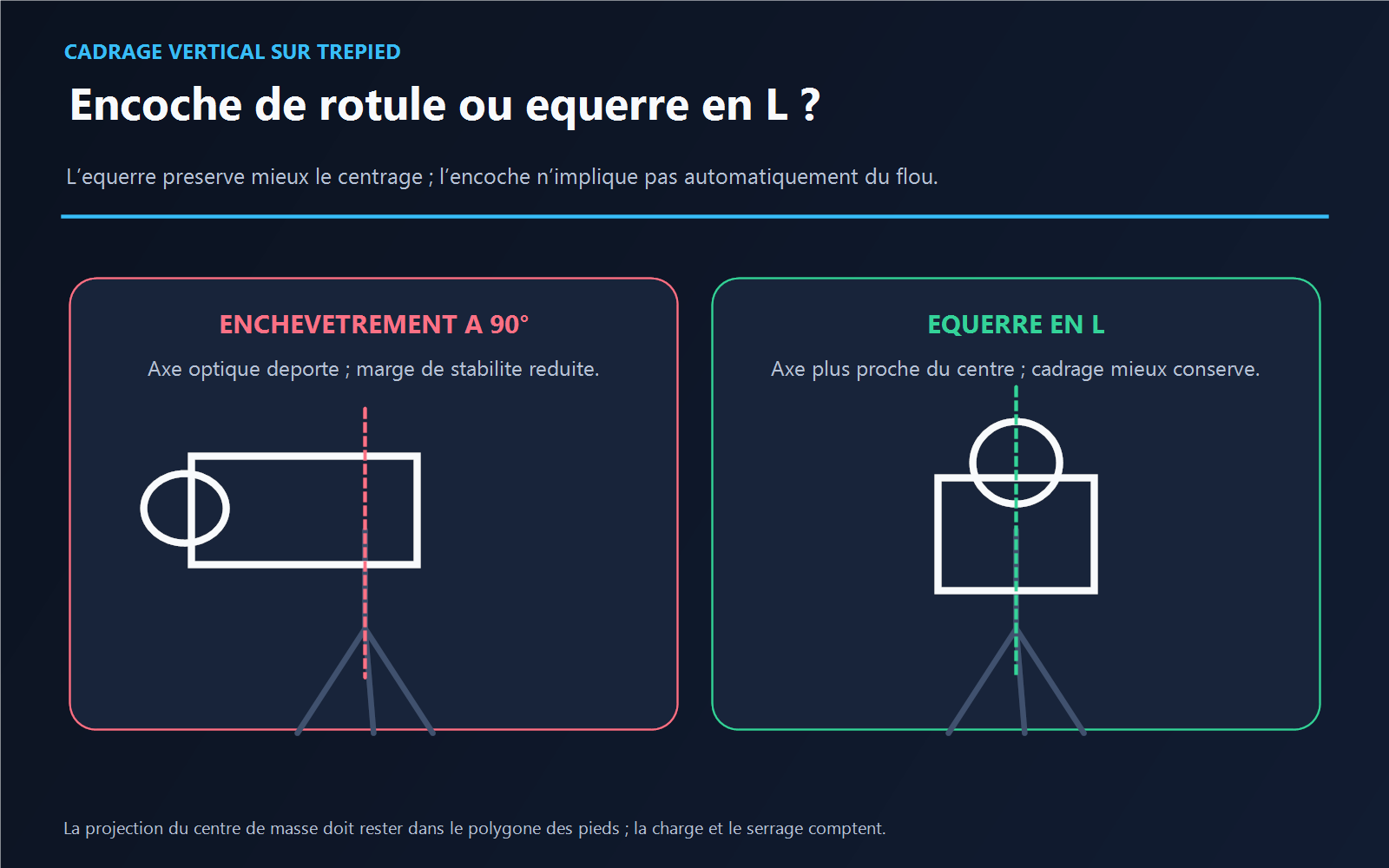

Le problème : ce qui se passe vraiment quand on couche la rotule

La plupart des rotules ball classiques disposent d'une encoche latérale qui permet de basculer le boîtier à 90 degrés. C'est pratique et c'est gratuit. Voici ce que ça change réellement, point par point :

• Le cadrage est perdu. Imaging Resource résume le mécanisme : en basculant la rotule, l'appareil se décale sur le côté et se retrouve généralement plus bas qu'avant. Le centre de l'image a bougé, il faut tout recomposer. C'est l'inconvénient le plus certain, et le plus quotidien.
• La marge de stabilité se réduit. Le critère physique n'est pas que la masse doive tomber exactement au croisement des trois jambes, mais que la projection du centre de masse reste à l'intérieur du polygone de sustentation formé par les pieds. Le déport latéral rapproche cette projection du bord de ce polygone. Ça devient sensible dans trois situations : colonne centrale sortie, jambes resserrées, ou sol incliné.
• Le bras de levier augmente. Suspendu sur le côté, le boîtier applique un couple plus important sur la bille, comme le rappelle Digital Camera World. Une rotule correctement dimensionnée et serrée tient sans broncher ; une rotule sous-dimensionnée pour la charge, ou insuffisamment serrée, est plus susceptible de fluer. La règle est donc : dimensionner la rotule à la charge, pas éviter l'encoche par principe.

Le problème n'est pas que la bascule à 90 degrés ne fonctionne pas. C'est qu'elle déplace l'appareil, alors que tout l'intérêt du trépied était justement de ne plus le déplacer.

L'équerre en L : le concept

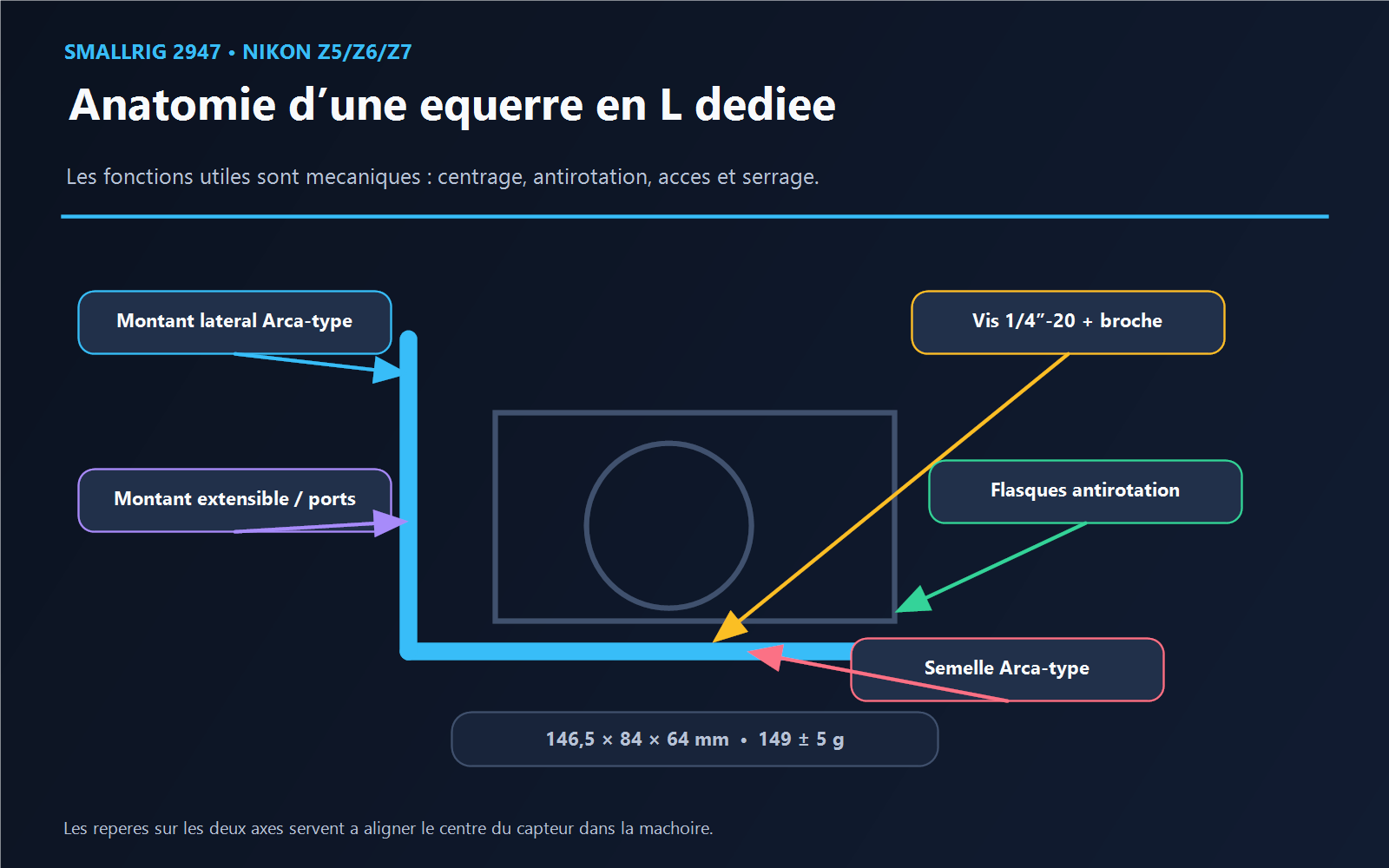

Ce que c'est, concrètement

Une équerre en L est une pièce d'aluminium usinée en angle droit qui épouse le dessous du boîtier et son flanc gauche. Les deux faces sont taillées en queue d'aronde : celle du dessous pour le cadrage paysage, celle du côté pour le portrait.

Le geste devient : on déclipse, on tourne l'appareil d'un quart de tour, on reclipse sur l'autre face. Digital Camera World le formule simplement — l'opération prend quelques secondes, l'appareil reste sensiblement au même endroit dans l'espace, et le centre du cadre bouge très peu. La composition survit au changement d'orientation. C'est tout l'intérêt.

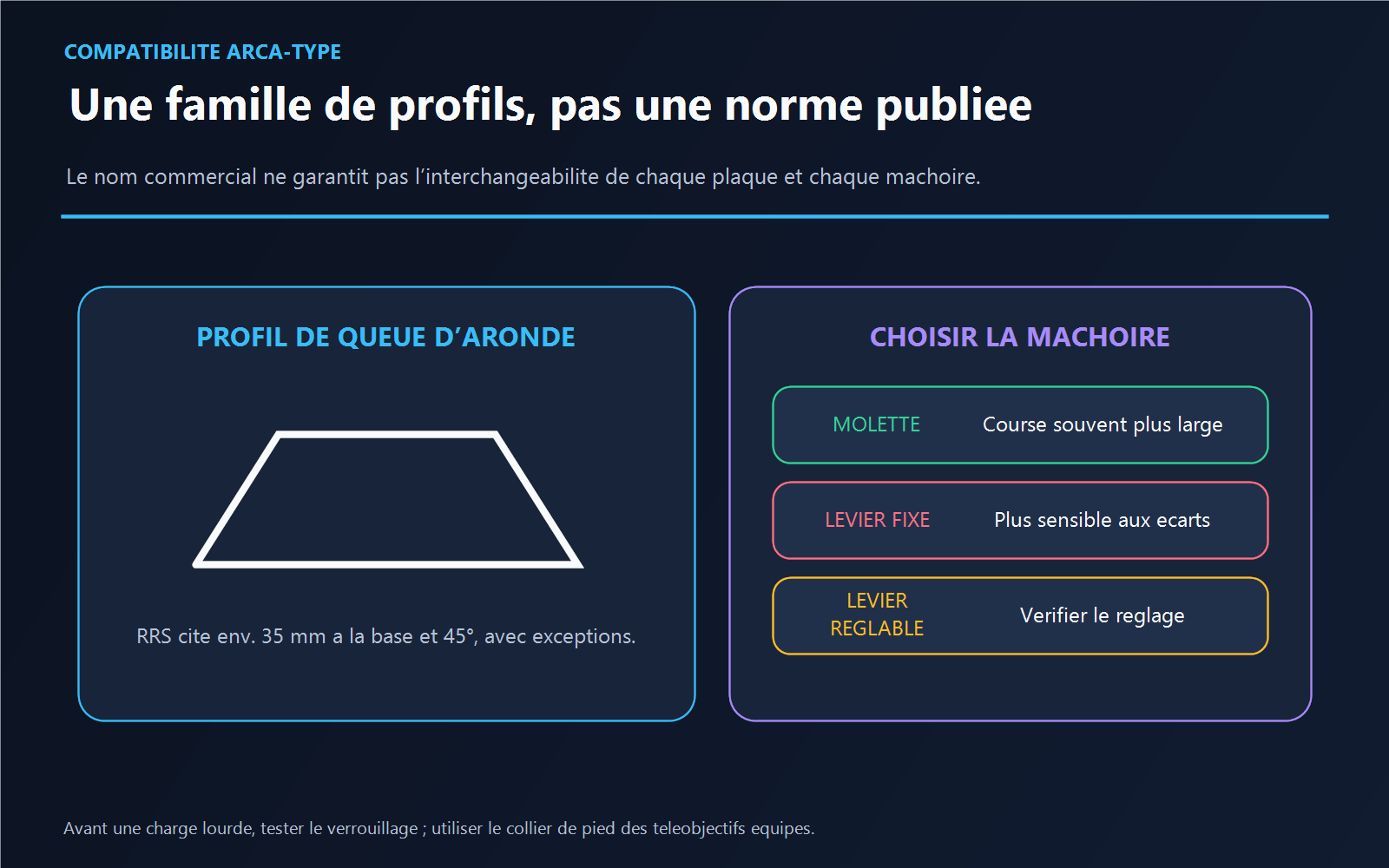

Le standard Arca-Swiss… qui n'est pas un standard

C'est le piège que personne ne mentionne dans les fiches produit. Really Right Stuff, l'un des fabricants les plus pointilleux du secteur, l'écrit noir sur blanc : Arca-Swiss n'a jamais publié de spécification. La marque a créé une forme de queue d'aronde, l'industrie l'a copiée, et RRS a fini par rédiger sa propre cotation pour mettre de l'ordre. RRS évoque de son côté une base d'environ 35 mm avec un chanfrein à 45 degrés, tout en signalant que des exceptions circulent.

Il faut donc lire « compatible Arca-Swiss » comme désignant une famille de profils de fait, et non une norme. Les dimensions de queue d'aronde annoncées d'un fabricant à l'autre ne sont ni harmonisées ni systématiquement publiées, et un écart de quelques dixièmes de millimètre suffit à ce qu'une mâchoire trop juste refuse une plaque. Nous préférons ne pas reproduire ici les cotes précises que l'on croise sur les forums : elles ne sont pas issues d'un document normatif.

Règle pratique : une mâchoire à molette rattrape mieux ces écarts qu'un levier à course fixe, qui est le plus sensible du lot. Il existe cependant des mâchoires à levier réglables, qui se recalibrent pour accepter des profils différents. Avant d'acheter, vérifiez donc deux choses : le type de serrage de votre rotule, et si c'est un levier, s'il est réglable et correctement réglé pour la plaque visée.

Application pratique : la méthode pas à pas

1. Montez l'équerre à plat, boîtier posé sur un chiffon. La vis 1/4 de pouce se serre à la clé Allen fournie, fermement mais sans forcer comme un bourrin : l'aluminium se mate.
2. Engagez correctement les dispositifs antirotation. Sur le SmallRig 2947, le manuel décrit des flasques antirotation qui viennent en appui contre le boîtier ainsi qu'une broche de positionnement — pas de simples nervures. Si la broche n'est pas engagée dans son logement, l'appareil pivotera lentement autour de sa vis.
3. Composez en paysage, comme d'habitude. Niveau, horizon, mise au point.
4. Pour basculer : desserrez la mâchoire, sortez l'appareil, tournez-le, reclipsez par la face latérale. Ne touchez ni aux jambes, ni à la colonne, ni aux axes de la rotule.
5. Recalez sur la ligne de centrage. Le SmallRig 2947 grave un repère sur chacun de ses deux axes : c'est exactement ce qui permet de retomber au même endroit sans tâtonner.
6. Resserrez, et vérifiez le niveau. Deux secondes de contrôle valent mieux qu'une série à refaire.

Ce flux de travail n'a d'intérêt que si le trépied dessous tient la route. Si vous en êtes encore à choisir, la rédac a déjà traité la question du seuil à partir duquel le trépied devient indispensable et comparé plusieurs modèles carbone polyvalents.

Les erreurs courantes

• Acheter une équerre universelle pour économiser dix euros. C'est le reproche le plus constant des utilisateurs : les modèles universels bloquent la trappe batterie, masquent les ports USB, HDMI ou casque, et gênent l'écran orientable en position verticale. Fstoppers parle carrément d'une relation amour-haine avec ces accessoires.
• Ignorer la question des câbles. Sur le SmallRig 2947, le plateau latéral se déporte vers la gauche pour dégager de la place : indispensable en tethering ou avec un déclencheur filaire. Une équerre monobloc vous oblige à la démonter.
• Confondre « compatible » et « identique ». Un plateau qui entre à la main dans une mâchoire ne prouve pas qu'il tiendra en charge. Et surtout : ne testez pas la tenue en suspendant un téléobjectif lourd au boîtier. Un zoom ou une focale fixe lourde équipée de son collier doit reposer sur son propre pied, serré dans la mâchoire, l'ensemble équilibré autour de ce point d'appui. Faire porter plusieurs kilos par la monture du boîtier via l'équerre est exactement ce qu'il ne faut pas faire.
• Se tromper de génération de boîtier. Le 2947 couvre les Z5, Z6, Z6 II, Z7 et Z7 II. Il ne va pas sur les Z6 III, Z8, Z9, Zf ni Z5 II, dont les châssis diffèrent. SmallRig édite des références distinctes. À noter également : les taraudages prévus côté bague FTZ servent à fixer un support optionnel, qui n'est pas fourni dans le colis standard.
• Croire qu'une équerre règle la parallaxe en panoramique. Elle recentre le boîtier sur l'axe du trépied, ce qui est déjà beaucoup, mais elle ne place pas l'optique sur sa pupille d'entrée — le « point sans parallaxe », souvent appelé à tort point nodal. C'est cette pupille d'entrée qui doit se trouver sur l'axe de rotation, et sa position varie selon l'objectif et selon la focale employée. Pour de l'assemblage avec premier plan proche, il faut un rail nodal en plus, réglé pour la focale utilisée.

Dédiée, universelle ou modulaire : que choisir ?

Trois familles se partagent le marché en 2026. Le tableau ci-dessous résume ce qui les sépare. Les tarifs et disponibilités indiqués ont été relevés le 8 août 2026 et bougent vite : revérifiez-les avant de commander.

Sur le papier, la proposition de Peak Design est la plus séduisante. Selon Phototrend, le mécanisme Field Latch retire la partie latérale sans outil pour retomber sur une simple semelle, et un traceur Beacon compatible Apple Find My et Google Find Hub se loge dans le plateau. La campagne a dépassé 386 000 dollars pour un objectif de 50 000.

Deux réserves, cependant. D'abord les risques classiques du financement participatif, que Phototrend rappelle lui-même : rien ne part avant février 2027. Ensuite un point de compatibilité que les acheteurs de l'écosystème Peak Design doivent connaître — le Field Bracket ne se verrouille pas nativement dans les fixations Capture V1, V2 et V3 : il faut y ajouter une plaque compatible Capture. Ne comptez donc pas basculer directement de votre sangle Capture à votre trépied sans accessoire supplémentaire.

Côté SmallRig, tout est vérifiable sur la fiche B&H et sur la page officielle SmallRig : 149 grammes, 146,5 x 64 x 84 mm, aluminium, deux queues d'aronde Arca-type, flasques antirotation et broche de positionnement, taraudages 1/4 de pouce, points de fixation prévus pour un support FTZ optionnel. Les retours sur DPReview et Nikon Cafe convergent : ajustement précis, prise en main rallongée façon reflex, accès batterie conservé. En revanche, la page officielle ne renseigne pas l'état du stock commercial : c'est chez le revendeur qu'il faut vérifier la disponibilité réelle.

Le verdict de la rédac

L'équerre en L fait partie de cette poignée d'accessoires à moins de 50 euros qui changent une façon de travailler. Elle ne rend pas les photos plus nettes par magie : elle supprime la friction qui fait qu'en pratique, on ne shoote tout simplement pas en vertical sur trépied, et elle vous rend un peu de marge de stabilité quand les conditions se dégradent. Accessoire de discipline, plus que de performance.

Pour un possesseur de Z5, Z6, Z6 II, Z7 ou Z7 II, l'arbitrage est vite fait. La référence SmallRig est au catalogue, autour de 45 euros au 8 août 2026, et coche les cases qui comptent : accès batterie, plateau latéral déportable, repères de centrage. Le Field Bracket de Peak Design est plus malin sur le papier, mais il coûte deux fois et demie plus cher, exige une plaque supplémentaire pour les fixations Capture, et n'arrivera pas avant 2027.

Le vrai avertissement ne porte d'ailleurs pas sur la marque, mais sur la mâchoire : vérifiez le type de serrage de votre rotule avant de commander, et s'il s'agit d'un levier, assurez-vous qu'il est réglable. Aucun vendeur ne vous le dira sur la fiche produit.

Vérifier la disponibilité et le prix actuel de l'équerre SmallRig pour Nikon Z

FAQ

Est-ce qu'une équerre en L est vraiment utile si ma rotule bascule déjà à 90 degrés ?

Les deux ne font pas la même chose. La bascule de rotule met le boîtier à la verticale mais le déplace sur le côté et vers le bas : cadrage à refaire, projection du centre de masse rapprochée du bord du polygone de sustentation. L'équerre, elle, garde l'appareil beaucoup plus près de l'axe. Une rotule bien dimensionnée et bien serrée tient malgré tout dans son encoche : l'équerre apporte du confort de composition et de la marge, pas un sauvetage.

Quelle différence entre une équerre universelle et une équerre dédiée ?

La dédiée est usinée aux cotes exactes du modèle : elle laisse la trappe batterie, les ports et l'écran accessibles. L'universelle est un compromis qui bloque souvent l'un des trois. L'écart de prix dépasse rarement vingt euros.

Est-ce que toutes les équerres Arca-Swiss vont sur toutes les rotules ?

Non. Really Right Stuff rappelle qu'Arca-Swiss n'a jamais publié de spécification officielle : « Arca-type » désigne une famille de profils voisins, avec des variations de cotes d'un fabricant à l'autre. Les mâchoires à molette tolèrent mieux ces écarts ; les leviers à course fixe sont les plus sensibles, tandis que les leviers réglables peuvent être recalibrés.

L'équerre SmallRig 2947 est-elle compatible avec le Nikon Z6 III ou le Z8 ?

Non. Cette référence couvre les Z5, Z6, Z6 II, Z7 et Z7 II uniquement. Les Z6 III, Z8, Z9, Zf et Z5 II ont des châssis différents et demandent d'autres références. Vérifiez le numéro de modèle exact avant de commander.

Puis-je monter un gros téléobjectif sur mon boîtier équipé d'une équerre en L ?

Pas en faisant porter l'optique par le boîtier. Dès qu'un objectif dispose d'un collier de pied, c'est ce pied qui doit être serré dans la mâchoire, et c'est l'ensemble boîtier + optique qu'il faut équilibrer autour de ce point. L'équerre reste utile pour le passage en vertical avec des optiques légères, pas pour suspendre plusieurs kilos à la monture.

Une équerre en L suffit-elle pour faire des panoramiques propres ?

Elle aide en recentrant le boîtier au-dessus de l'axe du trépied, mais ne suffit pas. Pour éliminer la parallaxe, il faut amener la pupille d'entrée de l'objectif — le point sans parallaxe — sur l'axe de rotation, ce qui demande un rail dédié et un réglage propre à chaque objectif et à chaque focale. Sur un panoramique lointain, l'équerre seule passe ; avec un premier plan proche, non.
