Obturateur mécanique, EFCS ou électronique : ce que ce réglage change vraiment sur vos photos

Dans le menu de votre hybride, il y a un réglage que la plupart des photographes laissent sur « Auto » depuis le jour de l'achat : le mode d'obturation. Mécanique, premier rideau électronique (EFCS), électronique. Trois lignes, aucune explication, et l'impression tenace qu'il ne s'agit que du bruit que fait l'appareil.

C'est une erreur de lecture. Ce réglage ne décide pas du volume sonore du déclencheur : il décide de la manière dont votre capteur découpe le temps. Et selon ce qu'il y a devant l'objectif — un joueur de tennis, un gymnase éclairé aux LED, un flash de studio, un ciel étoilé — ce découpage produit des images impeccables ou des images inexploitables.

On explique ici le mécanisme avant les réglages : les recettes du type « mettez l'électronique en concert » ne survivent pas au premier cas particulier.

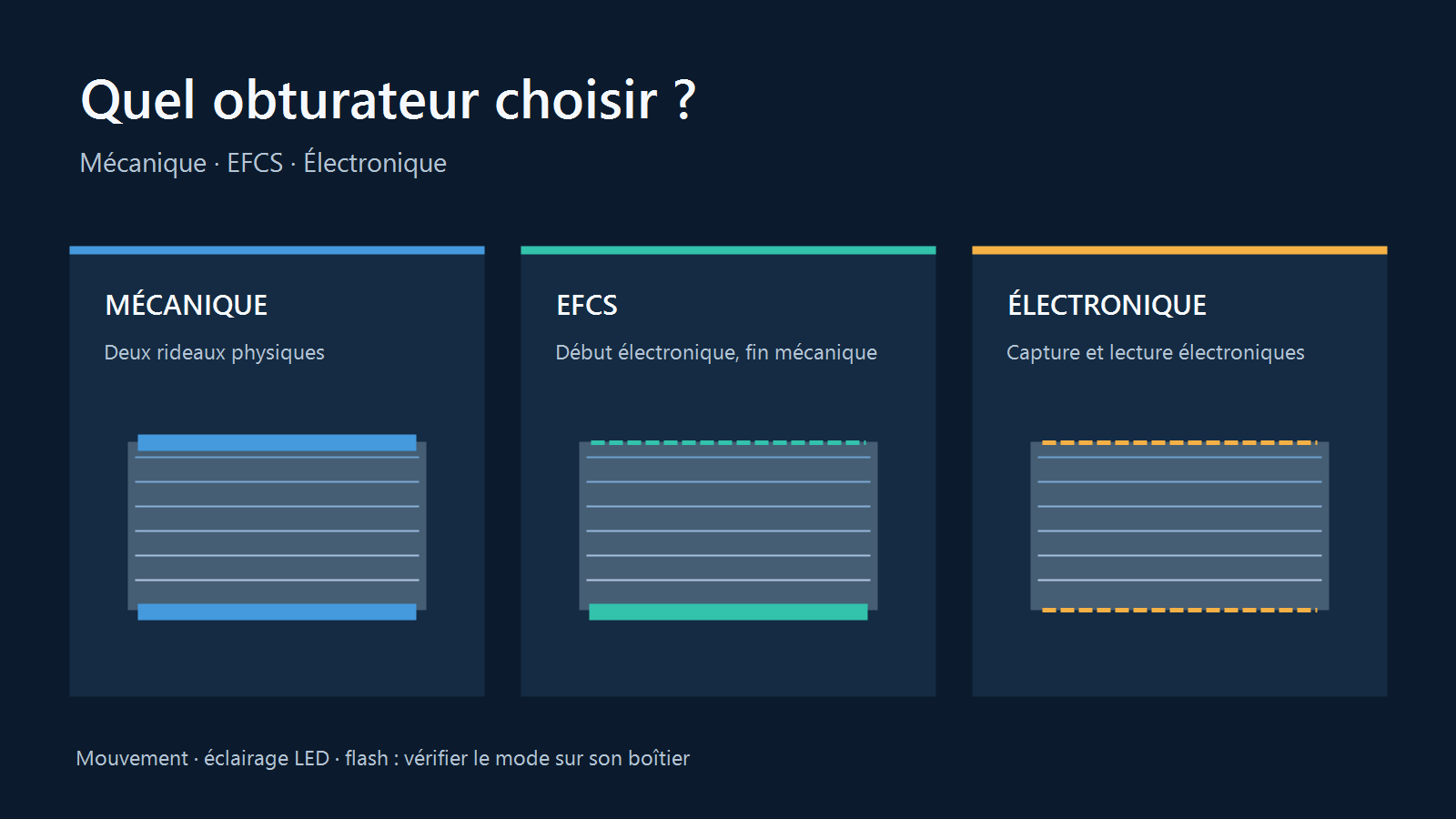

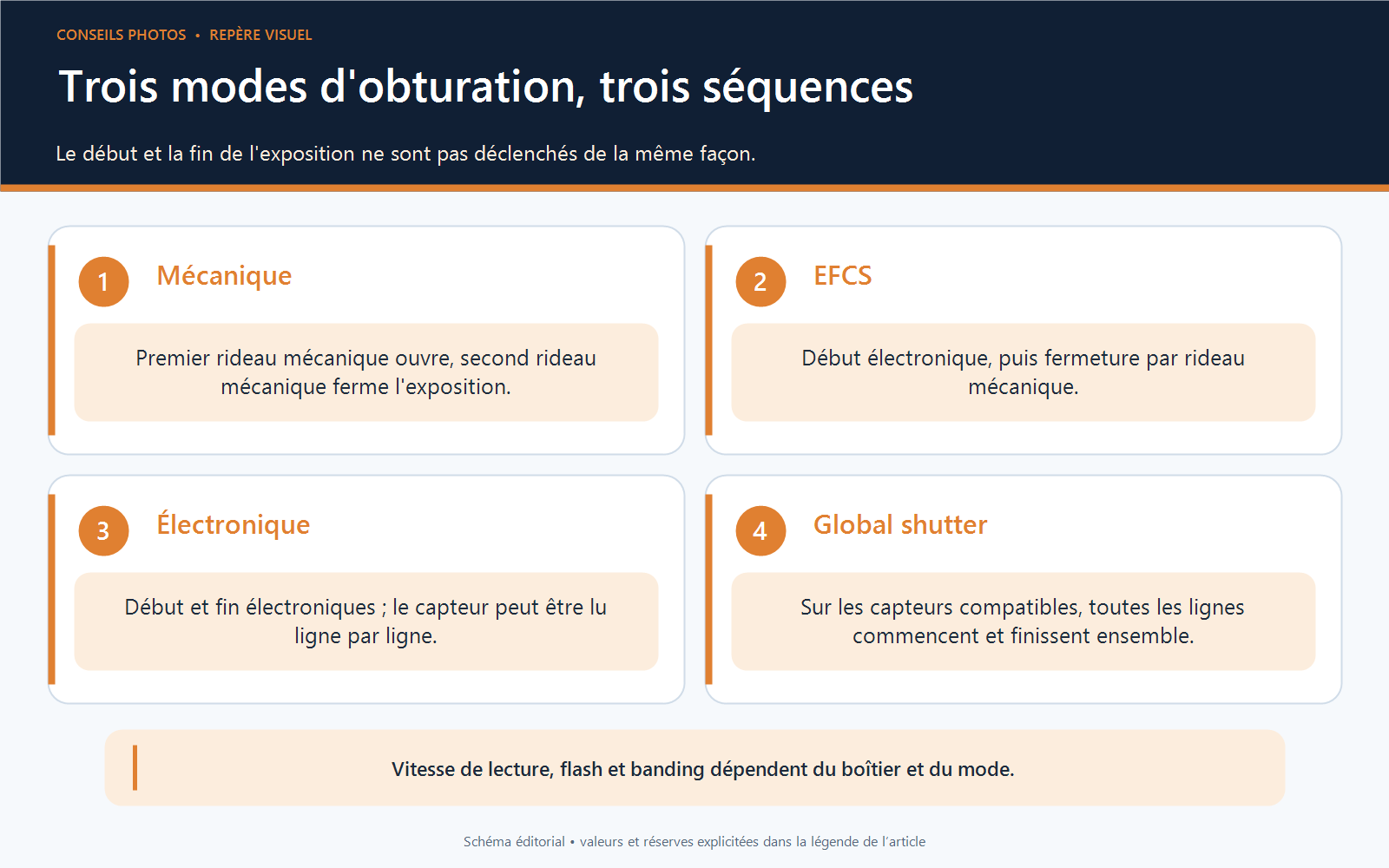

Trois obturateurs, trois façons de découper le temps

L'obturateur mécanique : deux rideaux et une fente

Un obturateur mécanique, c'est une paire de rideaux montés devant le capteur. Pour une exposition, le premier rideau s'ouvre, le capteur reçoit la lumière, puis le second vient refermer. Jusqu'à une certaine vitesse — la fameuse vitesse de synchronisation flash, le plus souvent autour de 1/200 s ou 1/250 s sur un hybride plein format — le capteur est intégralement découvert à un instant donné.

Au-delà, les rideaux n'ont plus le temps. Le second commence à fermer avant que le premier ait fini d'ouvrir : ce qui traverse le capteur n'est plus une ouverture pleine mais une fente, de plus en plus étroite à mesure que la vitesse augmente. À 1/8000 s, votre boîtier ne photographie jamais toute la scène en même temps. Il la balaie.

L'EFCS : premier rideau électronique, second mécanique

L'EFCS (electronic first curtain shutter) démarre l'exposition électroniquement, en réinitialisant les lignes du capteur une à une, puis la termine avec le second rideau mécanique. Le premier rideau physique ne bouge plus du tout.

La motivation d'origine est purement mécanique : supprimer le shutter shock, cette micro-vibration provoquée par la course du premier rideau, qui dégrade la netteté aux vitesses intermédiaires — typiquement entre 1/60 s et 1/250 s, là où la vibration a le temps de se propager pendant l'exposition. En macro, en reproduction ou au téléobjectif sur trépied, le gain est mesurable. C'est pour cela que beaucoup de boîtiers l'activent par défaut sans le dire.

L'obturateur électronique : plus de rideau du tout

En obturateur électronique intégral, les rideaux ne servent plus. Le capteur réinitialise ses lignes, les laisse accumuler la lumière, puis les relit — le tout en silence, sans pièce en mouvement, sans usure, et à des cadences que la mécanique ne permettrait jamais.

Sauf que le capteur lit toujours ligne par ligne. Et c'est de cette lecture séquentielle que découlent tous les problèmes de la section suivante.

Le rolling shutter n'est pas un défaut, c'est une durée

Voici l'idée qui débloque tout le reste, et qui est presque toujours mal expliquée :

La vitesse d'obturation garantit que chaque ligne du capteur est exposée pendant la même durée. Elle ne garantit pas qu'elles le soient au même moment.

Le temps que met un capteur à lire l'intégralité de ses lignes s'appelle le temps de lecture, ou readout. Il est fixé par l'électronique du capteur, pas par le réglage de vitesse. Que vous shootiez à 1/30 s ou à 1/8000 s, l'écart temporel entre la première et la dernière ligne reste identique.

Ces temps de lecture ont été mesurés sur des dizaines de boîtiers, avec une méthode reproductible (photographier une LED pilotée à fréquence connue et compter les bandes obtenues). Le tableau ci-dessous reprend les valeurs publiées par la base de mesures Rolling Shutter, en obturateur électronique, en RAW pleine définition :

Boîtier	Type de capteur	Lecture complète
Sony A7R V	CMOS classique, 61 Mpx	1/10 s (100,5 ms)
Sony A7 IV	CMOS classique	1/15 s (67,6 ms)
Sony A7 III	CMOS classique	1/16 s (62,3 ms)
Nikon Zf, Z6 II	CMOS classique	1/20 s (≈ 50 ms)
Panasonic S5 IIX	CMOS classique	1/20 s (50,7 ms)
Canon R7	CMOS APS-C	1/34 s (29,7 ms)
Canon R5	CMOS classique	1/61 s
Canon R8	CMOS classique	1/68 s (14,8 ms)
OM System OM-1	Empilé, Micro 4/3	1/125 s (8,0 ms)
Sony A9	Empilé	1/152 s (6,6 ms)
Fujifilm X-H2S	Empilé, APS-C	1/161 s
Canon R3	Empilé	1/209 s
Sony A1	Empilé	1/256 s (3,9 ms)
Nikon Z8, Z9	Empilé	1/268 s (3,7 ms)

Lisez l'écart : entre un A7R V et un Z8, il y a un facteur 27. Cent millisecondes, c'est le temps qu'il faut à une balle de tennis servie à 180 km/h pour parcourir cinq mètres. Trois millisecondes et demie, c'est le temps qu'elle met à parcourir dix-sept centimètres. La différence entre « inutilisable » et « invisible » tient dans cet écart, et dans rien d'autre.

Les quatre symptômes à savoir reconnaître

1. La distorsion des sujets rapides

Le symptôme célèbre : les pales d'hélice qui deviennent des bananes, le poteau qui penche pendant un filé, le club de golf qui se tord en pleine frappe. Le bas de l'image est capturé plusieurs dizaines de millisecondes après le haut : le sujet n'y est plus à la même place.

Deux précisions utiles. Le mouvement horizontal est le plus destructeur, parce qu'il cisaille les verticales : un sujet qui vient vers vous se déforme beaucoup moins. Et ce n'est pas la vitesse réelle du sujet qui compte, mais son déplacement dans le cadre : un train à 300 km/h photographié au grand-angle à 200 mètres passera mieux qu'un enfant qui court à 3 mètres au 85 mm.

Le contre-exemple, justement : en paysage sur trépied, en architecture, en nature morte, en reproduction de documents, le temps de lecture n'a strictement aucune importance. Un A7R V et ses 100 ms font des images parfaites en obturateur électronique — et gagnent au passage le silence, l'absence de vibration et l'absence d'usure. La règle « l'électronique déforme » n'est vraie que si quelque chose bouge.

2. Les bandes sous éclairage artificiel

Celui-là est plus vicieux, parce que l'œil ne voit rien. La quasi-totalité des sources artificielles pulsent : soit parce qu'elles suivent le courant alternatif (100 Hz en Europe, 120 Hz en Amérique du Nord), soit parce que leur électronique les module en largeur d'impulsion, ce qui est le cas de la plupart des LED.

Un capteur à lecture lente traverse donc plusieurs cycles de lumière pendant une seule image. Résultat : des bandes claires et sombres horizontales. Le calcul est simple et vérifiable — avec une lecture de 50 ms et une source qui change d'état 120 fois par seconde (soit toutes les 8,33 ms), on obtient environ six bandes dans l'image.

Le piège, et c'est parfaitement contre-intuitif : changer la vitesse d'obturation ne change pas le nombre de bandes. Ça ne change que leur aspect. Aux vitesses rapides, les bandes ont des bords nets et un contraste marqué, parce que chaque ligne capture exactement une demi-période — allumée ou éteinte. Aux vitesses lentes, les bords s'adoucissent et les bandes sombres rétrécissent, parce que chaque ligne intègre plusieurs cycles.

Ralentir peut même supprimer complètement l'écart entre les lignes, à une condition : que la modulation soit stable et que la durée d'exposition couvre un nombre entier de cycles. C'est le raisonnement derrière les vitesses recommandées par Sony sous un réseau 50 Hz — 1/50 s ou 1/100 s. Dès que la source est pilotée en PWM à fréquence variable, ou que plusieurs sources se superposent avec des fréquences différentes, aucune vitesse ne fait disparaître le problème. D'où le seul réflexe fiable : shooter, zoomer sur une zone unie à l'écran arrière, et vérifier.

Quant aux modes anti-scintillement des boîtiers, ils sont efficaces mais bornés. Le mode classique détecte 100 ou 120 Hz et cale le déclenchement sur la crête du cycle : il fonctionne avec l'obturateur mécanique, parce que la fente mécanique traverse le capteur assez vite pour tenir dans un pic de lumière. Face à des LED qui pulsent à plusieurs centaines voire plusieurs milliers de hertz, il ne suffit plus : il faut un mode anti-scintillement haute fréquence (ou « obturateur variable »), qui permet d'accorder finement la vitesse sur la fréquence de la source.

En pratique : en gymnase, en salle de concert, devant un écran LED ou une enseigne, repassez en mécanique avant toute chose. C'est le cas de figure où l'obturateur électronique échoue le plus silencieusement — vous ne verrez le problème qu'une fois rentré.

3. Le flash qui ne part pas

Sur beaucoup de boîtiers, activer l'obturateur électronique intégral désactive le flash. Ce n'est pas un caprice de firmware : sur un capteur à lecture lente, il n'existe aucun instant où l'ensemble du capteur est exposé simultanément, donc aucun instant où un éclair bref pourrait éclairer toute l'image. Un flash déclenché pendant une lecture séquentielle n'illuminerait qu'une tranche.

Mais cette incompatibilité n'est pas une loi de la physique : elle dépend du boîtier et de la vitesse de lecture de son capteur. Le Nikon Z8 n'embarque aucun obturateur mécanique et synchronise pourtant le flash jusqu'à 1/200 s, précisément parce que son capteur empilé se lit en quelques millisecondes. Le Sony A9 III, à obturation globale, synchronise jusqu'à 1/80 000 s avec les flashes compatibles. La section sur le global shutter, plus bas, montre où mène cette logique.

En pratique : si vous travaillez au flash cobra, en studio, ou même simplement en flash déporté, vérifiez ce que votre boîtier autorise avant de vous fier au mode. Sur un capteur classique, le mécanique ou l'EFCS restent la réponse. Sur un boîtier à capteur empilé ou à obturation globale, l'électronique peut très bien être le mode prévu pour le flash : c'est la fiche technique du modèle — vitesse de synchro annoncée, modes d'obturation compatibles — qui tranche, pas une règle générale.

4. Le RAW qui perd deux bits

Symptôme invisible sur l'écran arrière, et pourtant bien réel : plusieurs boîtiers réduisent la profondeur d'échantillonnage du RAW en obturateur électronique, pour tenir le débit de données. Sur un Canon R5, le mécanique sort du 14 bits et l'électronique du 12 bits. Canon spécifie la même chose sur les R6 Mark II et R8 : la conversion analogique-numérique passe à 12 bits dès que l'obturateur électronique est actif, sans seuil de cadence — ralentir la rafale ne rend pas les 14 bits. Le R6 II conserve le 14 bits en mécanique et en EFCS, le R8 en EFCS. Chez Sony, la valeur dépend du modèle, et certains boîtiers ne descendent à 12 bits qu'en combinant rafale et RAW compressé.

Concrètement, 12 bits représentent 4 096 niveaux par canal contre 16 384 en 14 bits. Sur une image correctement exposée, la différence est indétectable ; elle apparaît quand vous remontez lourdement des ombres bouchées, où la postérisation arrive plus tôt. Si vous photographiez des scènes très contrastées en comptant récupérer les basses lumières, vérifiez ce que fait votre boîtier : c'est écrit dans le manuel, jamais dans le menu.

L'EFCS, le compromis qui a aussi son piège

L'EFCS semble être le meilleur des deux mondes : plus de vibration du premier rideau, mais un second rideau mécanique qui préserve la synchro flash. C'est vrai la plupart du temps.

Il a pourtant un défaut documenté et peu connu : aux vitesses rapides avec une optique très lumineuse, l'EFCS tronque le bokeh. Le « premier rideau » électronique agit dans le plan du capteur, alors que le second rideau mécanique circule quelques millimètres devant : ce décalage crée une parallaxe sur les faisceaux très ouverts.

Résultat : à f/1,2 ou f/1,4, les points lumineux hors du plan de netteté commencent à être rognés vers 1/1000 s et le phénomène devient franchement visible vers 1/8000 s — l'arrière-plan prend l'aspect d'un diaphragme fermé de plusieurs valeurs, alors que l'objectif est resté à pleine ouverture. Sony documente l'effet dans ses manuels et recommande de désactiver l'EFCS avec les optiques à grande ouverture aux vitesses élevées.

Attention toutefois : ce seuil n'a rien d'universel. Le moment où le bokeh commence à se rogner dépend du boîtier, du diamètre de l'optique, de l'ouverture réelle et de la vitesse. Sony recommande de désactiver l'EFCS aux vitesses élevées avec une optique de grand diamètre, sans fixer de valeur.

À retenir comme point de départ, donc, et pas comme frontière : au-delà de 1/1000 s à pleine ouverture sur une optique lumineuse, faites l'essai comparatif — deux images du même arrière-plan constellé de points lumineux, une en EFCS, une en mécanique. Vous saurez en trente secondes où se situe le seuil sur votre matériel.

Le global shutter, la fin du problème — et son prix

Un capteur à obturation globale expose et lit toutes ses lignes simultanément. Plus de fente, plus de balayage, plus de rolling shutter, plus de bandes, et surtout plus de vitesse de synchro flash.

Le Sony A9 III a été le premier boîtier plein format de série à l'embarquer : 24,6 Mpx, une plage d'obturation annoncée de 30 s à 1/80000 s, jusqu'à 120 im/s, et — le point le plus spectaculaire — une synchronisation flash possible à toutes les vitesses jusqu'à 1/80000 s avec les flashes compatibles de la marque. Là où un boîtier classique plafonne vers 1/250 s et doit recourir au HSS, qui fait chuter la puissance utile de l'éclair.

Concrètement, cela permet de déboucher un portrait à f/1,4 en plein soleil sans filtre ND et sans perdre l'essentiel de la puissance de l'éclair. La contrepartie existe : Sony annonce une sensibilité native débutant à 250 ISO, plus haute que les 100 ISO habituels, et la technologie reste cantonnée à un boîtier de sport haut de gamme. Pour l'écrasante majorité des photographes, le sujet des années à venir n'est donc pas le global shutter, mais les capteurs empilés, qui ramènent le temps de lecture sous les 4 ms.

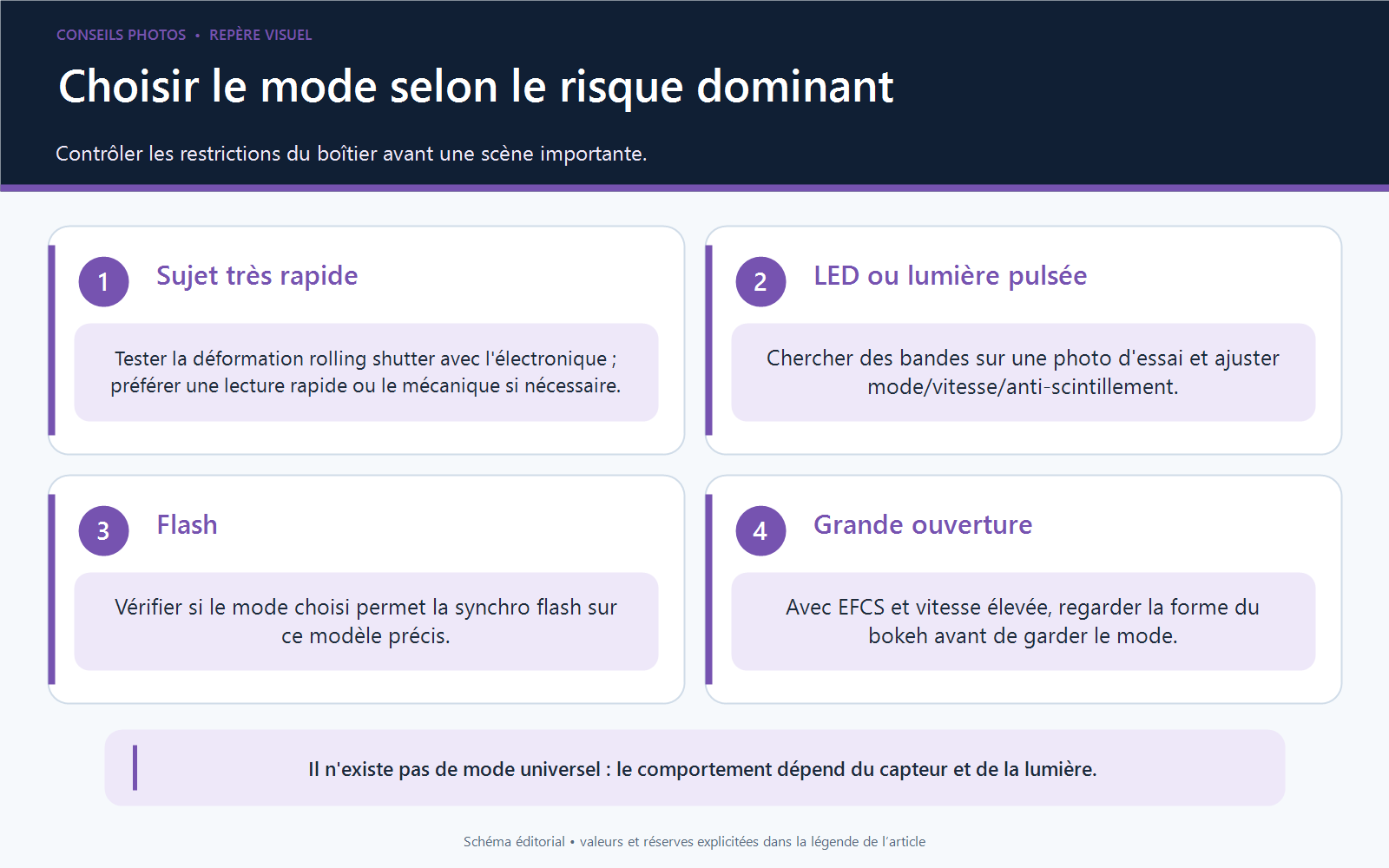

Quel mode choisir, situation par situation

Situation	Mode conseillé	Pourquoi
Paysage, architecture, nature morte sur trépied	Électronique	Rien ne bouge : zéro vibration, zéro usure, zéro bruit
Macro et reproduction sur trépied	Électronique ou EFCS	Le shutter shock est le premier ennemi de la netteté
Portrait au flash, studio, cobra	Vérifier la synchro du boîtier	Mécanique ou EFCS sur capteur classique ; l'électronique reste permise sur certains empilés et sur le global shutter
Pleine ouverture à 1/2000 s et au-delà	Mécanique	L'EFCS tronque le bokeh sur les optiques lumineuses
Sport et action, boîtier à capteur classique	Mécanique	50 à 100 ms de lecture cisaillent les verticales
Sport et action, boîtier à capteur empilé	Électronique	Sous 4 ms, la distorsion devient négligeable
Gymnase, concert, écrans et enseignes LED	Mécanique + anti-scintillement	Le banding est invisible à la prise de vue
Cérémonie, théâtre, conférence, animalier	Électronique	Le silence total prime sur le reste
Filé et panning	Mécanique	Le balayage horizontal est le pire cas du rolling shutter
Astrophoto et pose longue	EFCS, électronique si le boîtier suit	Pas de vibration au départ de l'exposition, mais plusieurs boîtiers bornent la pose en tout électronique — le manuel du Canon EOS R5 ne descend pas sous 0,5 s dans ce mode

Trois choses à vérifier ce soir dans votre menu

1. Le mode réellement actif. Beaucoup de boîtiers sortent d'usine sur « Auto » et basculent d'eux-mêmes entre EFCS et mécanique, parfois vers l'électronique en rafale rapide, sans le signaler. Passez en sélection manuelle le temps de savoir ce que fait le vôtre.
2. La profondeur de bits en obturateur électronique. L'information est dans le manuel, pas dans le menu. Si votre boîtier tombe à 12 bits, vous le saurez avant de le découvrir sur une image à sauver.
3. Le mode anti-scintillement, et sa version haute fréquence si elle existe. C'est le seul réglage qui vous sauvera en salle éclairée aux LED, et il est presque toujours désactivé par défaut.

Reste le réflexe de terrain, qui vaut mieux que n'importe quelle règle : quand une image vous semble bizarre sans que vous sachiez dire pourquoi, zoomez à 100 % sur une verticale et sur une zone de ciel uni. Un poteau penché, ce sont les lignes. Des bandes régulières, c'est la lumière. Et si tout est simplement mou, le problème est ailleurs — on l'a détaillé dans notre article sur la vitesse minimale à main levée et dans celui consacré au filé.

Questions fréquentes

L'obturateur électronique use-t-il le capteur ?

Non. C'est même l'inverse du problème : l'obturateur électronique n'implique aucune pièce mobile et épargne le bloc mécanique, dont les fabricants annoncent en général une endurance de l'ordre de quelques centaines de milliers de déclenchements selon la gamme. Sur un boîtier destiné au time-lapse ou à la rafale intensive, c'est un argument sérieux.

Pourquoi mes photos de concert ont-elles des bandes alors que je ne voyais rien sur place ?

Parce que l'œil intègre la lumière sur une durée beaucoup plus longue que votre capteur, et lisse donc le clignotement. Les projecteurs LED pulsent à des fréquences pouvant atteindre plusieurs kilohertz, totalement invisibles pour vous, parfaitement visibles pour un capteur qui lit ses lignes en 50 ms. Passez en obturateur mécanique, activez l'anti-scintillement, et si le boîtier le propose, cherchez le réglage haute fréquence pour accorder la vitesse sur la source.

Le rolling shutter existe-t-il aussi en obturateur mécanique ?

Oui, et à toutes les vitesses. Les deux rideaux se déplacent l'un après l'autre quoi qu'il arrive : le haut et le bas du capteur ne commencent ni ne finissent leur exposition au même instant, même en dessous de la vitesse de synchro. Ce qui change au-delà de la synchro, c'est qu'il n'existe plus aucun moment où le capteur est intégralement découvert : la fente devient le seul mode d'exposition. Dans les deux cas la course des rideaux dure quelques millisecondes, contre 50 à 100 ms de lecture pour un capteur classique en électronique. L'ordre de grandeur n'est pas le même, et c'est pour ça que le mécanique reste la solution de repli universelle.

Mon boîtier propose « Auto » : je peux le laisser ?

Pour une pratique généraliste, oui, l'automatisme est raisonnablement bien pensé. Il devient risqué dès que vous entrez dans un des cas limites de cet article — flash, LED, pleine ouverture aux vitesses rapides, sujets très rapides. Dans ces situations, décidez vous-même.

Faut-il changer de boîtier pour un capteur empilé ?

Seulement si votre pratique se heurte réellement au temps de lecture, c'est-à-dire si vous photographiez du sport, de l'action ou de l'animalier rapide et que vous voulez le silence. Pour tout le reste, l'obturateur mécanique règle le problème gratuitement, et la différence entre 3,7 ms et 50 ms ne se verra jamais sur un paysage.

Sources

• Rolling Shutter — base de mesures des temps de lecture capteur, compilation publique de mesures réalisées à la LED pilotée par Arduino (méthode et résultats détaillés sur le dépôt GitHub associé).
• Jim Kasson, « How fast is the Z7 silent shutter ? » — la méthode de mesure d'origine dont dérive la base ci-dessus.
• Phototrend, « MP #170 : l'obturateur en photo et les différences entre obturateur mécanique et électronique ».
• Phototrend, « MP #217 : capteur global shutter, une petite révolution pour nos boîtiers ».
• Sony, « Understanding flicker — reducing issues from high-frequency flicker » — documentation constructeur sur l'anti-scintillement et ses limites face aux LED.
• Photography Life, « Mechanical vs Electronic Shutter vs EFCS ».
• PetaPixel, « PSA : Electronic Front-Curtain Shutter May Be Quietly Hurting Your Bokeh ».
• The Phoblographer, « Your Camera Doesn't Shoot 14-Bit RAW in Electronic Shutter ».
• Canon, fiche technique EOS R6 Mark II et fiche technique EOS R8 — profondeur de conversion selon le mode d'obturation.
• Canon, manuel EOS R5 — plage de vitesses autorisée en obturateur électronique.
• Nikon, présentation du Z8 — boîtier sans obturateur mécanique et synchro flash annoncée.
• Sony, spécifications de l'A9 III — obturation globale et synchronisation flash.
• Society for Imaging Science and Technology — étude expérimentale des artefacts produits par les obturateurs à plan focal.
